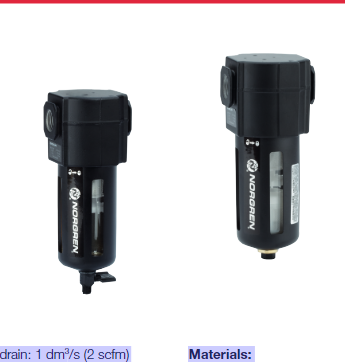

現貨產品F74G-4AN-QD1諾冠過濾器

產品參數

型號

F74G-4AN-QD1

訂貨號

31HE1002

介質

壓縮空氣

口徑

G1/2

壓力范圍

6,3 bar

濾芯

5 μm, 40 μm

應用行業

工業自動化行業

介質：

僅壓縮空氣

*工作壓力：

帶防護裝置的透明碗：

10巴（145磅/平方英寸）

金屬碗：

17巴（250磅/平方英寸）

濾芯：

5μm和40μm

端口大?。?/p>

G3/8、G1/2、G3/4，

3/8磅/英尺1/2磅/英尺，3/8磅

流量：

端口大小為G1/2時為83 dm3/s

工作壓力：6.3巴（91磅/平方英寸）

Δp：0.5巴（7.2磅/平方英寸）

濾芯：40μm

排水管：

手動或自動

自動排水操作

條件（浮動操作）：

碗壓力要求

閉式排水：>0.35巴（5磅/平方英寸）

碗壓力要求

明渠：≤0.2巴（2.9磅/平方英寸）

所需的*小空氣流量

閉式排水管：1 dm3/s（2 scfm）

手動操作：按下銷釘

內部排水口至排水碗

使用壽命指標：

可根據要求提供

環境/介質溫度：

透明碗：

-34° ...+50°C（-30°…+122°F）

金屬碗：

-34° ...80°C（-30°…+175°F）

氣源必須足夠干燥

避免結冰

溫度低于+2°C（+35°F）。

材料：

主體：壓鑄鋁

碗：鋼制透明PC

防護罩或壓鑄鋁

液位指示器透鏡（金屬

碗）：透明PA

濾芯：燒結PP

彈性體：CR和NBR

技術特點

>端口尺寸：3/8“。.. 3/4”

（ISO G/PTF）

>Excelon設計允許

在線安裝

或模塊化安裝

與其他Excelon

產品

>快速釋放卡口

碗

技術數據-標準型號

符號端口

尺寸

尺寸排水過濾器元件

（μm）

碗與

守衛

重量

（kg）

模型

G3/8--手動40 PC（透明）0.83 F74G-3GN-QP3

G1/2基本手冊40 PC（透明）0,81 F74G-4GN-QP3

G3/4--手動40 PC（透明）0.79 F74G-6GN-QP3

G3/8-手動5 PC（透明）0,83 F74G-3GN-QP1

G1/2基本手冊5臺PC（透明）0,81 F74G-4GN-QP1

G3/4--手動5臺PC（透明）0.79 F74G-6GN-QP1

G3/8--自動40 PC（透明）0.83 F74G-3GN-AP3

G1/2基本自動40 PC（透明）0,81 F74G-4GN-AP3

G3/4--自動40 PC（透明）0.79 F74G-6GN-AP3

G3/8--自動5臺PC（透明）0,83 F74G-3GN-AP1

G1/2基本自動5 PC（透明）0,81 F74G-4GN-AP1

G3/4--自動5臺PC（透明）0.79 F74G-6GN-AP1

選項選擇器F74G-?

端口大小替換

3/8” 3

1/2” 4

3/4” 6

螺紋形式替代
